プログラマブル表示器 SP5000Xシリーズ

準拠規格

  • M-Ⅱ
  • M-Ⅲ
  • M-4

周辺機器

産業用PC・表示器

特長

メンテナンス性・パフォーマンスは弊社表示器のフラグシップモデルSP5000シリーズそのままに、太陽光下での視認性と耐環境性能を追求しました。
特殊車両（消防車・建設機械等）、パーキングシステム、屋外設置する装置など多様なアプリケーションにて、より快適な情報表示と操作性をご提供致します。
  • 太陽光下での視認性を追求
    超高輝度ディスプレイと低反射構造により、反射・映込みを防ぎ、屋外でもストレスなく画面を確認・操作できます。
  • 低温・高温環境に強い
    ＜使用周囲温度＞
    7型ワイド：-30℃～65℃、12型ワイド：-30℃～70℃、15型ワイド：-20℃～60℃
  • 紫外線による劣化を防止
    ステンレスベゼル・プラスチックオーバーレイレスなので、紫外線による製品劣化や白濁化による視認性の低下を気にせず、屋外で表示器を使用できます。

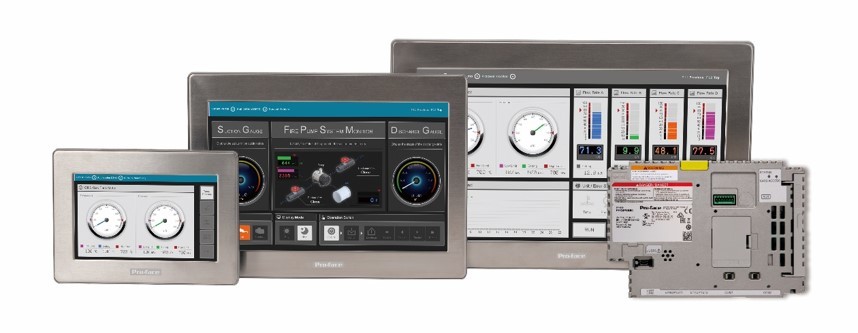

SP5000Xシリーズ
この他にも、様々な環境下での使用を想定し耐環境性能を強化しました。使用用途の幅が広がります。
・保護構造：IP66F、IP67F、UL 50Eタイプ4X (室内および屋外使用)取得　*パネル埋込時のフロント面
・耐振動・衝撃性：SP5000シリーズの約2倍に向上
・コーティング：全ラインアップ標準でコーティング仕様

製品仕様

耐環境性に特化したボックスモジュールと、3種類のディスプレイモジュールをラインアップ
ボックスモジュール アプリケーションメモリー
- システムカード/システムメモリー：SDカード
- 画面エリア：64MB
- ユーザーフォントエリア：8MB
- ロジックプログラムエリア：132KB（15,000ステップ相当）
- システムカード/システムメモリーの取り外し：可

バックアップメモリー
- 画面エリア：NVRAM 320KB
- 変数エリア：NVRAM 64KB
- バッテリー（時計データバックアップ）：なし*1
　　　　　　×　3パターンの組み合わせが可能
ディスプレイ
モジュール		 7型ワイド、12型ワイド、15型ワイド
TFTカラーLCD　輝度1000 cd/m2（typ.）* 液晶パネル単体
262,144色
DC12V ～ DC24Vマルチ電源

*1 SP5000Xシリーズは、バッテリーなしでバックアップメモリーとRTC（時計データ）を保持できます。ただし、100日以上通電を行わない場合は、時計データ保持のために、時計データバックアップ用一次電池（オプション）を追加搭載していただく必要があります。
