光洋電子工業株式会社

DL205シリーズ用MECHATROLINKモジュール
D2-MLINK

準拠規格

  • M-Ⅱ
  • M-Ⅲ

マスタ

コントローラ

マスタ製品カテゴリー
カテゴリー1(

特長

  • 小型PLCでモーションコントロールに対応。
  • D2-MLINKを実装することにより、サーボモータ、ステッピングモータと簡単に接続でき、省配線モーションシステムの構築ができます。
  • モジュール1台で最大15軸の制御が可能です。
  • 1つのシステムに最大4台のD2-MLINKを装着できます。
  • 直線補間、円弧補間にも対応。
  • PLCのデータレジスタにパラメータをセットするだけの簡単操作。
  • 対応コマンドが多く、様々な制御に柔軟に対応。
  • CPUモジュールにD2-265を使えば、さらに性能アップします。

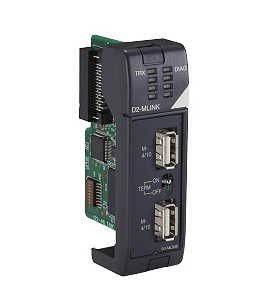

D2-MLINK

製品仕様

項目 仕様
機能 MECHATROLINK-Ⅱ マスタ
制御軸数 15軸
システムあたり最大60軸(D2-MLINK 4台装着時)
最大位置指令値 -2,147,483,647 ~ +2,147,483,647
最大速度指令 -40,000,000 ~ 40,000,000
加減速タイプ 非対称台形、S字
加減速時間 1 ~ 60,000ms
急停止時間 1 ~ 60,000ms
プログラム言語 ラダー
指令タイプ アブソリュート/インクリメンタル
位置制御機能 PTP位置決め、直線・円弧補間、定寸送り(無限軸含む)、原点サーチ、割込み定寸送り、速度制御、トルク制御

MECHATROLINK仕様

  M-Ⅰ M-Ⅱ
17-byte 17-byte 32-byte
対応コマンド サーボ - -
ステッピングモータドライバ - -
インテリジェントI/O - - -
シンプルI/O - - -
インバータ - - -
伝送周期   1 ~ 8ms(同期)
