DL06シリーズ用MECHATROLINKモジュール

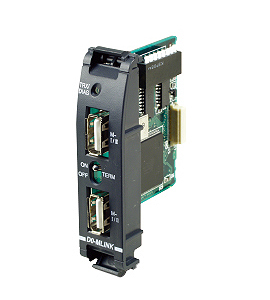

D0-MLINK
準拠規格
- M-Ⅱ
- M-Ⅲ
- M-4
MDevice
コントローラ
- MDevice製品カテゴリー
- カテゴリー1（）
特長
- 小型PLCでモーション制御を実現。
- DL06をモーションコントローラとして使えるようになりました。（DL05対応予定）
- D0-MLINKを実装することによりサーボモータ、ステッピングモータなどの各種アクチュエータやI/O機器に簡単に接続でき、省配線モーションシステムの構築ができます。
- DL06で独立7軸の位置決めを行えます。
（DL05は独立2軸まで対応予定） - PLCのデータレジスタにパラメータをセットするだけで、高精度の位置決めを簡単、ローコストに実現できます。
製品仕様
| 項目 | 仕様 |
|---|---|
| 機能 | MECHATROLINK マスタ |
| 制御方式 | MECHATROLINK-Ⅰ：4Mbps MECHATROLINK-Ⅱ：10Mbps |
| 制御軸数 | DL06：7軸 DL05：2軸（対応予定） |
| 伝送距離 | 最大総延長：50m 最小局間距離：0.5m |
| データ伝送方式 | データレジスタを介してデータの送受信 送信：ラダープログラムでデータをセット（各軸への指令） 受信：D0-MLINKが各軸の状態をデータレジスタにセット |
| 接続局数 | DL06：最大7スレーブ局 DL05：最大2スレーブ局（対応予定） |
MECHATROLINK仕様
| M-Ⅰ | M-Ⅱ | |||
|---|---|---|---|---|
| 17-byte | 17-byte | 32-byte | ||
| 対応コマンド | サーボ | ○ | ○ | ○ |
| ステッピングモータドライバ | ○ | ○ | ○ | |
| インテリジェントI/O | - | - | - | |
| シンプルI/O | - | - | - | |
| インバータ | - | - | - | |
| 伝送周期 | 2ms | 2ms | 2ms | |
