遠藤工業株式会社

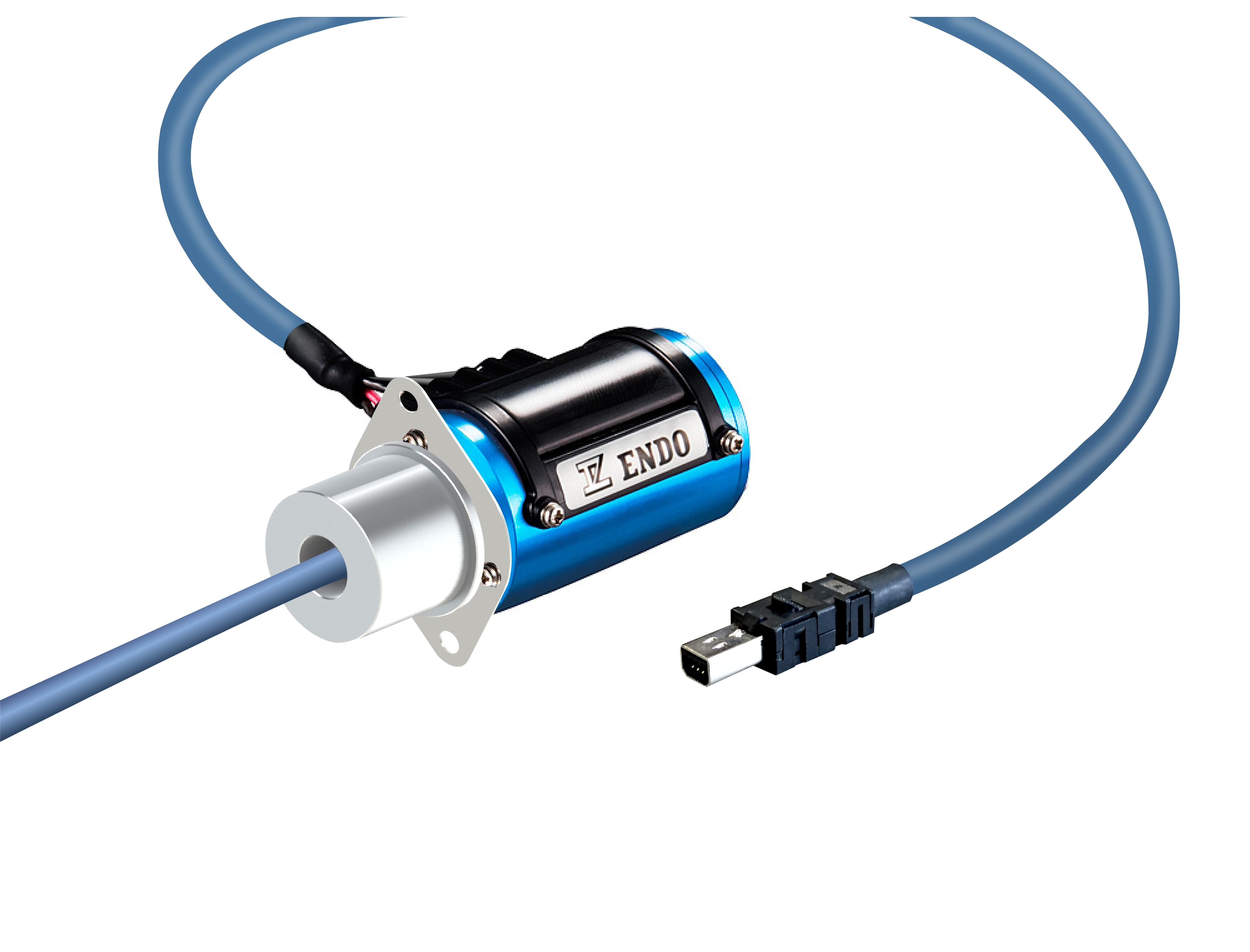

MECHATROLINK-Ⅲ対応スリップリング
準拠規格
- M-Ⅱ
- M-Ⅲ
- M-4
周辺機器
配線用機器
特長
小型でありながら堅牢なボディを採用した高性能スリップリング。
新ブラシ方式（特許取得※）により、途切れない通信を実現し信頼性アップ。
※SRPシリーズ PAT.NO5094471
RoHS指令適合品
新ブラシ方式（特許取得※）により、途切れない通信を実現し信頼性アップ。
※SRPシリーズ PAT.NO5094471
RoHS指令適合品
製品仕様
| 項目 | 仕様 |
|---|---|
| 準拠規格 | MECHATROLINK-Ⅲ |
| 電気構成 | 通信用0.3A 4極 シールド2極 |
| 回転トルク | 0.03Nm以下（300gf•cm以下） |
| 許容軸荷重ラジアル | 13N（1.3kgf） |
| 許容軸荷重スラスト | 13N（1.3kgf） |
| 耐振動 | 5G以下 |
| 保護構造 | IP4X相当 |
| ケーブル | シャフト・ボディ側共に1m付（コネクタ付） |
| 許容回転数 | 400rpm |
| 回転寿命 | 3000万回転 |
| 質量 | 約250g |
※通信ケーブルの構造上、スピンドルよりコネクタが大きくなっています。
取り付けに際して留意願います。

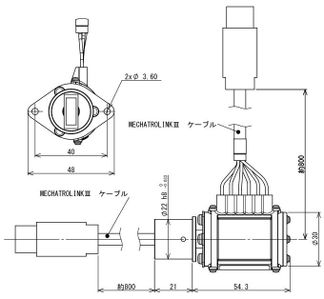

外形図
