特長
JMACSのPNET/Bは、MECHATROLINK-Ⅲで使用するEMI対策が施されたシールド付きの産業用イーサネットケーブルです。
1. 通信特性
・ISO/IEC11801（Cat.5）、 TIA/EIA-568C.2（Cat.5e）の特性に準拠
2. 安全規格
・UL/c-UL認証（UL444 CM、CSA C22.2 No.214）
3. 耐環境特性
・耐油・耐熱特性に優れたPVCシースを使用
・RoHS指令、REACH制度SVHC（高懸念物質）に対応
4. その他
・可とう性に優れ、取り扱いが容易
・レングスマークの印字により、条長管理が容易
1. 通信特性
・ISO/IEC11801（Cat.5）、 TIA/EIA-568C.2（Cat.5e）の特性に準拠
2. 安全規格
・UL/c-UL認証（UL444 CM、CSA C22.2 No.214）
3. 耐環境特性
・耐油・耐熱特性に優れたPVCシースを使用
・RoHS指令、REACH制度SVHC（高懸念物質）に対応
4. その他
・可とう性に優れ、取り扱いが容易
・レングスマークの印字により、条長管理が容易
製品仕様
| 項目 | 仕様 |
|---|---|
| 導体サイズ | 22AWG（0.34mm2相当、撚り線導体） |
| 線心数 | 2p (4c) |
| 線心の色別 | 白、黄、青、橙 |
| シールド | AL/PET+編組シールド |
| ケーブルシース色（標準） | 青 |
| ケーブル外径 (mm) | 約6.5 |
| 概算質量 (kg/km) | 60 |
| 最大伝送距離 (m) at20°C | 100 |
| 使用コネクタ | インダストリアルミニI/Oコネクタ、RJ-45コネクタ |

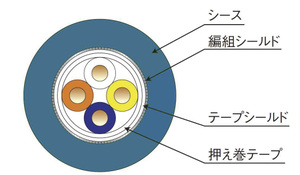

ケーブル断面図
※ご希望の条長に切断し、上記の使用コネクタを取り付けたコネクタ付きケーブルも販売いたします。ご相談下さい。
