北陽電機株式会社
MECHATROLINK-Ⅲ対応 光リピータ
準拠規格
- M-Ⅱ
- M-Ⅲ
- M-4
周辺機器
配線用機器
特長

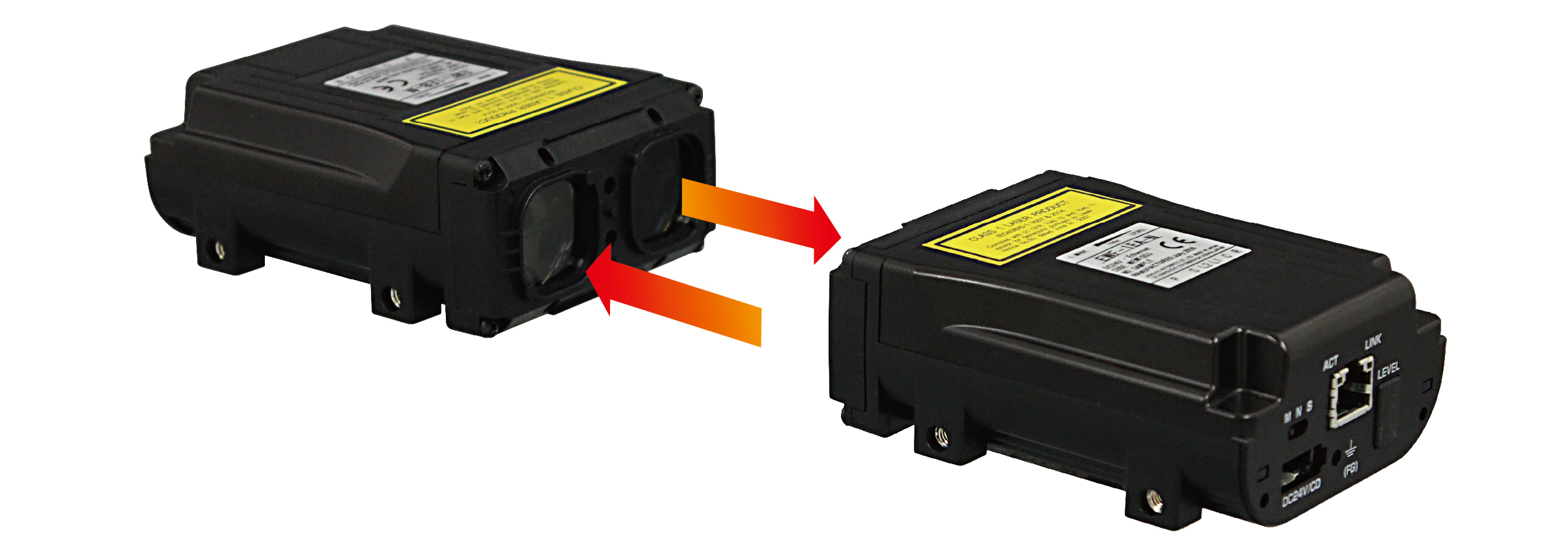

MECHATROLINK-Ⅲに直結可能な伝送速度100Mbpsの光リピータです。伝送距離0mから最大100mまでの空間を光無線通信に変換でき、移動体間通信などの無接触通信が可能です。移動体間通信にてケーブルの引き回しがありませんので、摩擦などによる破損の心配がありません。
製品仕様
| 項目 | 仕様 | |
|---|---|---|
| 種類 | シリアルタイプ | |
| 形式 | EWF-0EA/B-N | EWF-1EA/B-N |
| 伝送距離 | 50m | 100m |
| 指向角 | 全角1.4° | 全角１° |
| 電源電圧 | DC24V（±10％） | |
| 消費電流 | 120mA（DC24V） | |
| レーザクラス | IEC/JISクラス1 | |
| 伝送方式 | 全二重双方向伝送 | |
| 伝送速度 | 100Mbps | |
| インターフェイス | Ethernet | |
| 通信規格 | IEEE802.3u 100BASE-TX Auto Negotiation機能対応 | |
| 変調方式 | 直接変調 | |
| 接続 | ミニクランプコネクタ（電源・CD信号）、モジュラージャックコネクタRJ-45（Ethernet） | |
| 受光出力 | フォトカプラオープンコネクタ（耐圧36V）、受光時ON（最大50mA、残留電圧1.5V） | |
| レベル電圧出力（アナログ出力） | 約0 ～ 3V コネクタS2B-PH-K-S（JST）* 光軸調整時のみ使用のこと。外部配線不可。 | |
| 使用周囲照度 | ハロゲンランプ、水銀灯：10,000lx以下 | |
| 使用周囲温度 | －10 ～＋50°C、但し氷結・結露しないこと | |
| 使用周囲湿度 | 85％ RH以下、但し氷結・結露しないこと | |
| 耐衝撃 | 490m/s2 X・Y・Z各方向10回 | |
| 耐振動 | 複振動1.5mm 10 ～ 55Hz X・Y・Z各方向2時間 | |
| 保護構造 | IP40 | |
*:接続ケーブルは付属していません。必要な場合は別途お問い合わせ下さい。

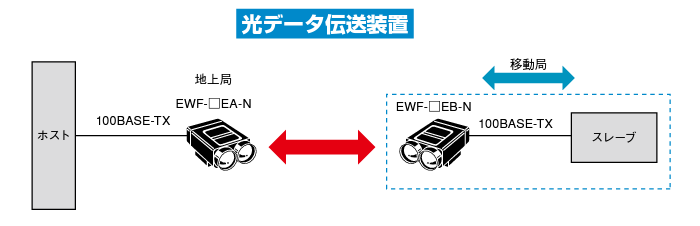

システム構成
