協栄電機株式会社
MECHATROLINK-Ⅱ対応スリップリングシステム
準拠規格
- M-Ⅱ
- M-Ⅲ
- M-4
周辺機器
配線用機器
特長
- 固定機器から回転機器へのMECHATROLINKの情報をスムーズに伝送する高性能スリップリングです。
- 動力（モーター電源等）とのパッケージ化も可能です。
- RoHS対応品です。
製品仕様
| 項目 | 仕様 |
|---|---|
| 型式 | SRC120-MLⅡ |
| 全長L | 70mm |
| 専用ケーブル | JEPMC-W6002（コネクタ付） |
| KIF 0.75SQ×4 | |
| 電圧 | DC24V 200V |
| 許容電流 | 10A以下 動力／通信 |
| 絶縁抵抗 | 50MΩ（500V）以上 |
| 絶縁耐力 | 1500V/min ※動力部 |
| 許容回転数 | 300rpm |
| 回転寿命 | 3000万回転 |

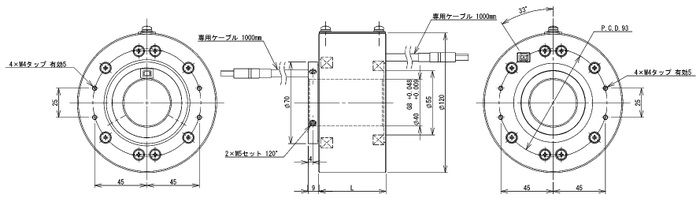

外形図
